CH430X使用指南

引脚

image-20240409131159622

CH340X引脚如上图。其中：

  • UD+ & UD- : USB差分信号（CH340的USB收发器按USB2.0全内置设计，UD+和UD-引脚建议不要额外串接电阻）
  • RXD & TXD: 串口接收、发送信号
  • V3：用于CH340内部供电电路退耦，在3.3V时时连接VCC输入外部电源，在5V时固定串联0.1uF电容后接地。
  • VCC：电源输入，需外接0.1uF退耦电容
  • RTS#：（输出信号）Request To Send，用于告知接收端数据准备发送。
  • CTS#：（输入信号）Clear To Send，用于告知发送端 接收端已准备好接收 可以发送。
  • TNOW：（输出信号）串口正在发送的状态指示引脚，高电平表示正在发送。
  • DTR#：（输出信号）Data Terminal Ready，它用于告知接收端数据终端已经准备好进行通讯。

其中，引脚6可复用为TNOW或DTR模式：

  1. 如果为引脚6外接4.7KΩ下拉电阻到GND，那么将进入开源DTR增强模式，引脚6自动切换为开源驱动的DTR#，用于连接MCU的BOOT模式引脚，默认DTR#为不输出，被外部电阻保持为低电平， 但可以由应用程序设置DTR#引脚输出高电平或不输出，用于DTR#默认低电平的多模式MCU下载。
  2. 如果在6#引脚与5#引脚之间接4.7KΩ电阻，那么将进入推挽DTR增强模式，6#引脚自动切 换为推挽驱动的DTR#用于连接MCU的控制引脚，可以由应用程序设置DTR#引脚输出高电平或低电平， 用于DTR#默认高电平的多模式MCU下载。
  3. 如果引脚6无外部下拉/上拉电阻，则工作为TNOW模式。

其中，DTR，RTS等MODEM通讯信号，是可以由计算机上的上位机通过软件更改其状态的。例如Windows下调用 SETRTS API，就可以执行Sends the RTS (request-to-send) signal

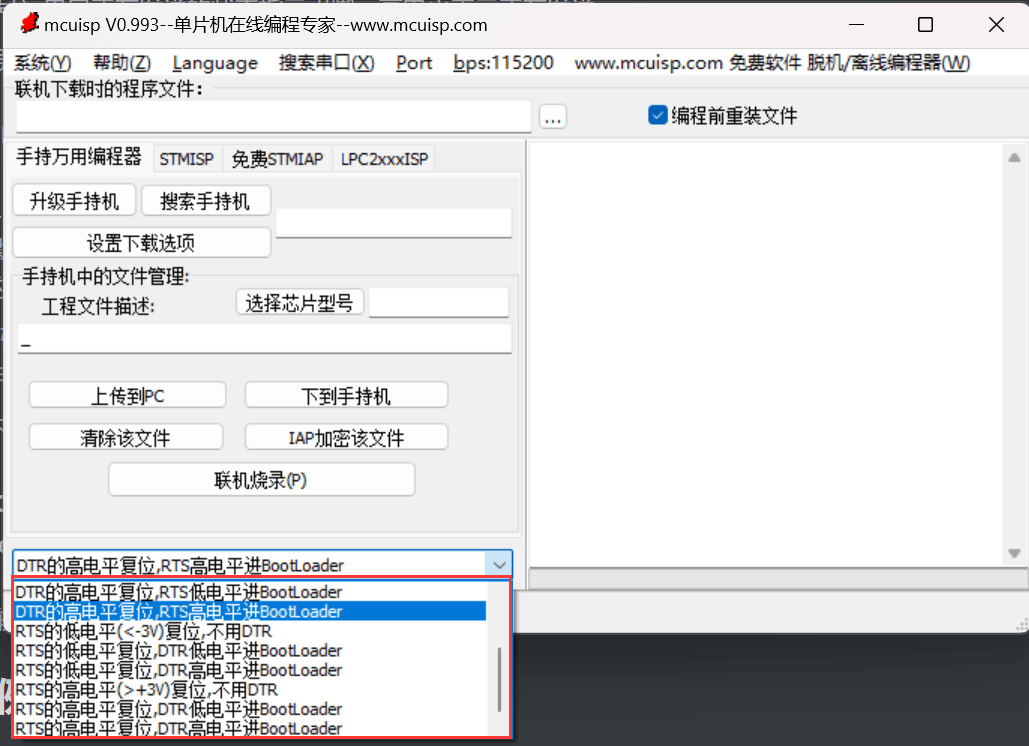

因此，诸如MCUISP等软件，支持对RST和DTR引脚进行不同的操作，以引导MCU进入ISP烧录模式。

image-20240409163227165

CH340X使用案例

下图是南京沁恒给出的一个CH340 STM32自动下载电路的使用案例。


对于CH340C电路来说，MCUISP需选择“DTR低电平复位，RST高电平进BootLoader”：

  1. 首先MCUISP会让DTR引脚写低电平，那这里DTR#（NOT DTR）就会变成高电平，使得Q1导通，RESET电平与RTS#相等。而一开始RTS是低电平（RTS#高电平），因此并没有复位。
  2. MCUISP会将RTS引脚写高电平，此时RTS#变为低电平，RESET引脚拉低复位。同时BOOT0上方Q2导通，BOOT0被上拉至VCC，逻辑1。
  3. 延时100毫秒等待稳定。
  4. DTR变为高电平，DTR#变为低电平，Q1关断，RESET重新被拉高，复位完成。RTS维持高电平，RST#保持低电平，使得Q2持续导通，BOOT0继续保持逻辑1。
  5. 成功进入Bootloader模式，释放BOOT0和RESET并开始进行ISP烧写。

对于CH340X免外围电路来说，MCUISP需选择“RTS高电平复位，DTR低电平进BootLoader”：

  1. 首先MCUISP使得RTS写高电平，RTS#变为低电平拉低RESET，开始复位。
  2. 将DTR置低，使DTR#为高电平，BOOT0为逻辑1。
  3. 延时100毫秒，等待稳定。
  4. RTS变低电平，RTS#重新拉高RESET，复位完成。此时BOOT0仍然保持逻辑1。
  5. 成功进入BootLoader，释放BOOT0和RESET并开始进行ISP烧写。
    <<<<<<< HEAD

CH340X不需要外围电路，而CH340C需要的原因是
