GPIO控制

GPIO口寄存器的封装和总线时钟

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
//GPIO_TypeDef 结构体如下：
typedef struct
{
  __IO uint32_t MODER;    /*!<模式寄存器,                Address offset: 0x00      */
  __IO uint32_t OTYPER;   /*!<输出数据类型寄存器,         Address offset: 0x04      */
  __IO uint32_t OSPEEDR;  /*!<输出速度寄存器,             Address offset: 0x08      */
  __IO uint32_t PUPDR;    /*!<上拉下拉电阻选择寄存器,      Address offset: 0x0C      */
  __IO uint32_t IDR;      /*!<输入数据寄存器,             Address offset: 0x10      */
  __IO uint32_t ODR;      /*!<输出数据寄存器,             Address offset: 0x14      */
  __IO uint32_t BSRR;     /*!< GPIO port bit set/reset register,      Address offset: 0x18      */
  __IO uint32_t LCKR;     /*!<设置锁寄存器,               Address offset: 0x1C      */
  __IO uint32_t AFR[2];   /*!<复用功能寄存器,             Address offset: 0x20-0x24 */
} GPIO_TypeDef;
//GPIO_InitTypeDef 结构体如下：
typedef struct
{
  uint32_t Pin; //引脚
  uint32_t Mode; //引脚模式(推挽 or 开漏 等)
  uint32_t Pull; //上拉电阻使能情况
  uint32_t Speed; //引脚响应速度
  uint32_t Alternate; //引脚复用情况
}GPIO_InitTypeDef;

//GPIO所在总线(AHB1)时钟使能
__HAL_RCC_GPIOx_CLK_ENABLE();  /*HAL库使用宏来进行使能, GPIOx可以是任意一组GPIO,但是对于f4系列芯片而言，他们挂载的总线一致，所以都是对AHB1总线时钟进行使能*/
/*宏内配置如下*/
#define __HAL_RCC_GPIOA_CLK_ENABLE()   do { \
                                        __IO uint32_t tmpreg = 0x00U; \
                                        SET_BIT(RCC->AHB1ENR, RCC_AHB1ENR_GPIOAEN);\
                                        /* Delay after an RCC peripheral clock enabling */ \
                                        tmpreg = READ_BIT(RCC->AHB1ENR, RCC_AHB1ENR_GPIOAEN);\
                                        UNUSED(tmpreg); \
                                          } while(0U)

GPIO的初始化

1
void HAL_GPIO_Init(GPIO_TypeDef  *GPIOx, GPIO_InitTypeDef *GPIO_Init)

其中GPIOx可以直接传入GPIOA, GPIOB等等，这些已经被预编译成了以引脚初始寄存器位置开始的GPIO_TypeDef 类型的结构体，上面一节有介绍。GPIO_InitTypeDef用于控制引脚的各个功能和状态配置。

GPIO_InitTypeDef成员的值定义如下：

Pin:

Pin控制要对那一个引脚操控， 可传GPIO_PIN_x，x可以为0-15，ALL，MASK三种。

  • GPIO_PIN_0 如果将x设置为0-15，则传入的是GPIO的寄存器位置（例如，GPIO3对应的寄存器地址0B0000,0100）。多个引脚时，可以用或运算同时使能，如GPIO_PIN_0 | GPIO_PIN_1。

  • GPIO_PIN_ALL 对应的是0xFFFF，也就是将16个PIN全部操作

  • GPIO_PIN_MASK是给断言机制判断传入参数是否合法使用的，不作为用户调用参数传入。断言机制代码如下：

1
2
#define IS_GPIO_PIN(__PIN__)        ((((__PIN__) & GPIO_PIN_MASK) != (uint32_t)0x00) &&\
                                     (((__PIN__) & ~GPIO_PIN_MASK) == (uint32_t)0x00))

这样IS_GPIO_PIN 宏定义就会在输入非GPIO合法值时返回0，触发断言机制，程序报错并定位。

Mode：

Mode控制GPIO的输入、输出模式，有如下选择：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#define  GPIO_MODE_INPUT                //浮动输入：上拉
#define  GPIO_MODE_OUTPUT_PP            //推挽输出
#define  GPIO_MODE_OUTPUT_OD            //开漏输出
//复用PP/OD输出模式，与PP/OD出模式很是相似。只是输出的高低电平的来源不同，由ODR寄存器控制，而是用片内外设模块的复用功能输出来决定的。
//复用开漏输出功能有：（TX1,MOSI,MISO.SCK.SS）
//复用推挽输出功能有：（I2C的SCL,SDA）
#define  GPIO_MODE_AF_PP                 //复用推挽输出
#define  GPIO_MODE_AF_OD                 //复用开漏输出
#define  GPIO_MODE_ANALOG                //此时GPIO处于analog模式。可作ADC转换通道,可做比较器、DAC等模拟外设的复用通道
#define  GPIO_MODE_IT_RISING             //具有上升沿触发检测的外部中断模式
#define  GPIO_MODE_IT_FALLING            //具有下降沿触发检测的外部中断模式
#define  GPIO_MODE_IT_RISING_FALLING     //上升沿和下降沿均触发的外部中断模式
//下面几个对应的是"事件",RISING,FALLING等含义同中断.在这里事件可以唤醒休眠状态(WFE)的MCU,但是不会产生"中断事件",也就是说不会执行中断处理函数,也就说不需要清除外设中断挂起位或 NVIC. 使用GPIO"事件"来启动AD转换也是可以的
#define  GPIO_MODE_EVT_RISING
#define  GPIO_MODE_EVT_FALLING
#define  GPIO_MODE_EVT_RISING_FALLING

Pull:

PULL控制上拉、下拉电阻使能情况：

1
2
3
#define  GPIO_NOPULL        ((uint32_t)0x00000000)   //上拉下拉都不使能
#define  GPIO_PULLUP        ((uint32_t)0x00000001)   //使能上拉电阻
#define  GPIO_PULLDOWN      ((uint32_t)0x00000002)   //使能下拉电阻

Speed

控制GPIO时钟的速度，对应也就是GPIO的响应速度.ST公司给了四种不同的相对速度(相对MCU极限速度而言)可供选择。对于不同的MCU，这里define的值是不一样的，对应的频率也是不一样的，需要参考芯片手册。对于F4系列，其定义如下

1
2
3
4
#define  GPIO_SPEED_FREQ_LOW        //2 MHz
#define  GPIO_SPEED_FREQ_MEDIUM     //12.5 MHz to 50 MHz
#define  GPIO_SPEED_FREQ_HIGH       //25 MHz to 100 MHz
#define  GPIO_SPEED_FREQ_VERY_HIGH  //50 MHz to 200 MHz

Alternate

控制引脚的复用情况，不同的MCU引脚可复用功能不同，需要参看stm32f4xx_hal_gpio_ex.h 头文件内的定义。例如F407系列，AF8引脚就可以配置成GPIO_AF8_UART4、GPIO_AF8_UART5、GPIO_AF8_USART6三种。详情需要参考不同芯片的手册。

GPIO的去初始化

1
void HAL_GPIO_DeInit(GPIO_TypeDef  *GPIOx, uint32_t GPIO_Pin)

这个函数用于将已初始化的GPIO恢复至默认值

  • GPIOx 同init。
  • GPIO_Pin传入要初始化第几个即可，多个Pin使用或运算合并，同Init。

读取引脚电平

1
GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

用于读取GPIO的电平，读取的是IDR寄存器内对应的值。其返回值类型为GPIO_PinState，定义如下：

1
2
3
4
5
typedef enum
{
  GPIO_PIN_RESET = 0,
  GPIO_PIN_SET
}GPIO_PinState;

也就是RESET=0，SET=1。

写引脚电平

1
void HAL_GPIO_WritePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)

用于写入GPIO某一引脚的电平。GPIOx, GPIO_Pin同上，PinState有 GPIO_PIN_RESET 和 GPIO_PIN_SET 两种

反转引脚电平

1
void HAL_GPIO_TogglePin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

这个函数的作用是讲某个引脚输出的值反转

这个函数的实现原理是使用BSRR寄存器，如果直接操作ODR寄存器，有被中断等(IRQ)打断的风险，而通过BSRR和BRR去改变管脚状态是不会被中断打断的，即不需要关闭中断。

BSRR的低 16bits 是set操作，而高16bits是 reset 操作。这个函数的实现原理如下

1
2
GPIOx->BSRR = ((odr & GPIO_Pin) << GPIO_NUMBER) | (~odr & GPIO_Pin);
//GPIO_NUMBER 在F4中被定义为16，因为一组GPIO有16Pin

这个语句首先将要操作PIN的ODR值放进Reset里面，然后再将这个值取反放进Set里面，如果此时这个Pin是1，那么对应寄存器的Reset就会是1，Set是0，反之亦然。这样就达到了对某一个PIN反相的效果。

锁定端口电平

1
HAL_StatusTypeDef HAL_GPIO_LockPin(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

这个函数通过对LCKR寄存器进行配置，对某一个引脚输出的值进行锁定，一般用得比较少。其返回值是锁定是否成功，成功返回HAL_OK (0)，失败返回HAL_ERROR (1)

GPIO触发的中断处理函数

1
2
3
4
5
6
7
8
9
10
11
void HAL_GPIO_EXTI_IRQHandler(uint16_t GPIO_Pin)
{
  /* EXTI line interrupt detected */
  if(__HAL_GPIO_EXTI_GET_IT(GPIO_Pin) != RESET)
  {
    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);
    HAL_GPIO_EXTI_Callback(GPIO_Pin);
  }
}
__weak void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{UNUSED(GPIO_Pin);}

这个函数在中断入口的位置被自动调用。函数首先会清除中断Flag，然后调用HAL_GPIO_EXTI_Callback函数，这个回调函数就是中断要干什么。在HAL库内，有一个HAL_GPIO_EXTI_Callback已经被定义，但是使用__weak修饰，且函数只是返回一个void值，这里的意思是当用户自己定义这个中断处理函数时HAL库内这个会被disable，这个函数存在在这个只是为了防止gcc报错，且用户不可直接修改HAL库内这个callback，需要自己重新定义一个新的。

也就是说，我们需要自定义一个void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) 的函数，来写入中断操作的内容。

NVIC、EXTI和中断

代码在stm32f4xx_hal_cortex.c中

设置中断分组(NVIC)

1
void HAL_NVIC_SetPriorityGrouping(uint32_t PriorityGroup)

其中参数如下：

  • NVIC_PRIORITYGROUP_0
  • NVIC_PRIORITYGROUP_1
  • NVIC_PRIORITYGROUP_2
  • NVIC_PRIORITYGROUP_3
  • NVIC_PRIORITYGROUP_4

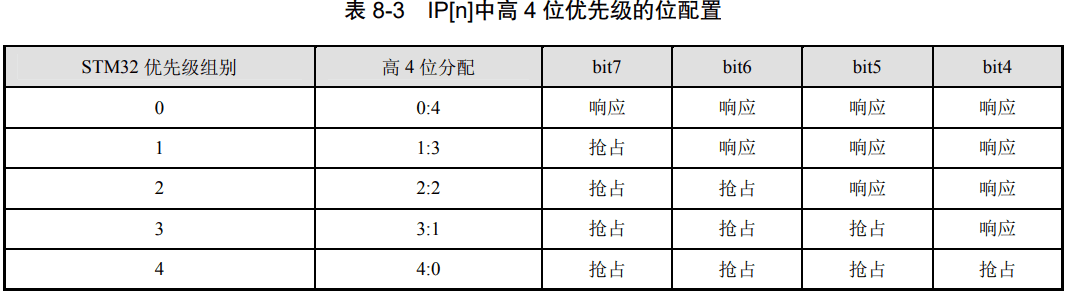

image-20240202150050747

设置中断优先级(NVIC)

1
void HAL_NVIC_SetPriority(IRQn_Type IRQn, uint32_t PreemptPriority, uint32_t SubPriority)

其中IRQn表示要设置的中断，PreemptPriority表示抢占优先级，SubPriority表示响应优先级

IRQn(中断号)

中断号用于指明控制哪一个中断，代码定义和对应中断如下：

它存储的是偏移地址，即相对于外部中断第一个中断寄存器WWDG_IRQn(0x0000,0040)地址的偏移量。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
typedef enum
{
  /******  Cortex-M4 Processor Exceptions Numbers ****************************************************************/
  NonMaskableInt_IRQn         = -14,    /*!< 2 Non Maskable Interrupt                                          */
  MemoryManagement_IRQn       = -12,    /*!< 4 Cortex-M4 Memory Management Interrupt                           */
  BusFault_IRQn               = -11,    /*!< 5 Cortex-M4 Bus Fault Interrupt                                   */
  UsageFault_IRQn             = -10,    /*!< 6 Cortex-M4 Usage Fault Interrupt                                 */
  SVCall_IRQn                 = -5,     /*!< 11 Cortex-M4 SV Call Interrupt                                    */
  DebugMonitor_IRQn           = -4,     /*!< 12 Cortex-M4 Debug Monitor Interrupt                              */
  PendSV_IRQn                 = -2,     /*!< 14 Cortex-M4 Pend SV Interrupt                                    */
  SysTick_IRQn                = -1,     /*!< 15 Cortex-M4 System Tick Interrupt                                */
  /******  STM32 specific Interrupt Numbers **********************************************************************/
  WWDG_IRQn                   = 0,      /*!< Window WatchDog Interrupt                                         */
  PVD_IRQn                    = 1,      /*!< PVD through EXTI Line detection Interrupt                         */
  TAMP_STAMP_IRQn             = 2,      /*!< Tamper and TimeStamp interrupts through the EXTI line             */
  RTC_WKUP_IRQn               = 3,      /*!< RTC Wakeup interrupt through the EXTI line                        */
  FLASH_IRQn                  = 4,      /*!< FLASH global Interrupt                                            */
  RCC_IRQn                    = 5,      /*!< RCC global Interrupt                                              */
  EXTI0_IRQn                  = 6,      /*!< EXTI Line0 Interrupt                                              */
  EXTI1_IRQn                  = 7,      /*!< EXTI Line1 Interrupt                                              */
  EXTI2_IRQn                  = 8,      /*!< EXTI Line2 Interrupt                                              */
  EXTI3_IRQn                  = 9,      /*!< EXTI Line3 Interrupt                                              */
  EXTI4_IRQn                  = 10,     /*!< EXTI Line4 Interrupt                                              */
  DMA1_Stream0_IRQn           = 11,     /*!< DMA1 Stream 0 global Interrupt                                    */
  DMA1_Stream1_IRQn           = 12,     /*!< DMA1 Stream 1 global Interrupt                                    */
  DMA1_Stream2_IRQn           = 13,     /*!< DMA1 Stream 2 global Interrupt                                    */
  DMA1_Stream3_IRQn           = 14,     /*!< DMA1 Stream 3 global Interrupt                                    */
  DMA1_Stream4_IRQn           = 15,     /*!< DMA1 Stream 4 global Interrupt                                    */
  DMA1_Stream5_IRQn           = 16,     /*!< DMA1 Stream 5 global Interrupt                                    */
  DMA1_Stream6_IRQn           = 17,     /*!< DMA1 Stream 6 global Interrupt                                    */
  ADC_IRQn                    = 18,     /*!< ADC1, ADC2 and ADC3 global Interrupts                             */
  CAN1_TX_IRQn                = 19,     /*!< CAN1 TX Interrupt                                                 */
  CAN1_RX0_IRQn               = 20,     /*!< CAN1 RX0 Interrupt                                                */
  CAN1_RX1_IRQn               = 21,     /*!< CAN1 RX1 Interrupt                                                */
  CAN1_SCE_IRQn               = 22,     /*!< CAN1 SCE Interrupt                                                */
  EXTI9_5_IRQn                = 23,     /*!< External Line[9:5] Interrupts                                     */
  TIM1_BRK_TIM9_IRQn          = 24,     /*!< TIM1 Break interrupt and TIM9 global interrupt                    */
  TIM1_UP_TIM10_IRQn          = 25,     /*!< TIM1 Update Interrupt and TIM10 global interrupt                  */
  TIM1_TRG_COM_TIM11_IRQn     = 26,     /*!< TIM1 Trigger and Commutation Interrupt and TIM11 global interrupt */
  TIM1_CC_IRQn                = 27,     /*!< TIM1 Capture Compare Interrupt                                    */
  TIM2_IRQn                   = 28,     /*!< TIM2 global Interrupt                                             */
  TIM3_IRQn                   = 29,     /*!< TIM3 global Interrupt                                             */
  TIM4_IRQn                   = 30,     /*!< TIM4 global Interrupt                                             */
  I2C1_EV_IRQn                = 31,     /*!< I2C1 Event Interrupt                                              */
  I2C1_ER_IRQn                = 32,     /*!< I2C1 Error Interrupt                                              */
  I2C2_EV_IRQn                = 33,     /*!< I2C2 Event Interrupt                                              */
  I2C2_ER_IRQn                = 34,     /*!< I2C2 Error Interrupt                                              */
  SPI1_IRQn                   = 35,     /*!< SPI1 global Interrupt                                             */
  SPI2_IRQn                   = 36,     /*!< SPI2 global Interrupt                                             */
  USART1_IRQn                 = 37,     /*!< USART1 global Interrupt                                           */
  USART2_IRQn                 = 38,     /*!< USART2 global Interrupt                                           */
  USART3_IRQn                 = 39,     /*!< USART3 global Interrupt                                           */
  EXTI15_10_IRQn              = 40,     /*!< External Line[15:10] Interrupts                                   */
  RTC_Alarm_IRQn              = 41,     /*!< RTC Alarm (A and B) through EXTI Line Interrupt                   */
  OTG_FS_WKUP_IRQn            = 42,     /*!< USB OTG FS Wakeup through EXTI line interrupt                     */
  TIM8_BRK_TIM12_IRQn         = 43,     /*!< TIM8 Break Interrupt and TIM12 global interrupt                   */
  TIM8_UP_TIM13_IRQn          = 44,     /*!< TIM8 Update Interrupt and TIM13 global interrupt                  */
  TIM8_TRG_COM_TIM14_IRQn     = 45,     /*!< TIM8 Trigger and Commutation Interrupt and TIM14 global interrupt */
  TIM8_CC_IRQn                = 46,     /*!< TIM8 Capture Compare global interrupt                             */
  DMA1_Stream7_IRQn           = 47,     /*!< DMA1 Stream7 Interrupt                                            */
  FSMC_IRQn                   = 48,     /*!< FSMC global Interrupt                                             */
  SDIO_IRQn                   = 49,     /*!< SDIO global Interrupt                                             */
  TIM5_IRQn                   = 50,     /*!< TIM5 global Interrupt                                             */
  SPI3_IRQn                   = 51,     /*!< SPI3 global Interrupt                                             */
  UART4_IRQn                  = 52,     /*!< UART4 global Interrupt                                            */
  UART5_IRQn                  = 53,     /*!< UART5 global Interrupt                                            */
  TIM6_DAC_IRQn               = 54,     /*!< TIM6 global and DAC1&2 underrun error  interrupts                 */
  TIM7_IRQn                   = 55,     /*!< TIM7 global interrupt                                             */
  DMA2_Stream0_IRQn           = 56,     /*!< DMA2 Stream 0 global Interrupt                                    */
  DMA2_Stream1_IRQn           = 57,     /*!< DMA2 Stream 1 global Interrupt                                    */
  DMA2_Stream2_IRQn           = 58,     /*!< DMA2 Stream 2 global Interrupt                                    */
  DMA2_Stream3_IRQn           = 59,     /*!< DMA2 Stream 3 global Interrupt                                    */
  DMA2_Stream4_IRQn           = 60,     /*!< DMA2 Stream 4 global Interrupt                                    */
  ETH_IRQn                    = 61,     /*!< Ethernet global Interrupt                                         */
  ETH_WKUP_IRQn               = 62,     /*!< Ethernet Wakeup through EXTI line Interrupt                       */
  CAN2_TX_IRQn                = 63,     /*!< CAN2 TX Interrupt                                                 */
  CAN2_RX0_IRQn               = 64,     /*!< CAN2 RX0 Interrupt                                                */
  CAN2_RX1_IRQn               = 65,     /*!< CAN2 RX1 Interrupt                                                */
  CAN2_SCE_IRQn               = 66,     /*!< CAN2 SCE Interrupt                                                */
  OTG_FS_IRQn                 = 67,     /*!< USB OTG FS global Interrupt                                       */
  DMA2_Stream5_IRQn           = 68,     /*!< DMA2 Stream 5 global interrupt                                    */
  DMA2_Stream6_IRQn           = 69,     /*!< DMA2 Stream 6 global int   terrupt                                    */
  USART6_IRQn                 = 71,     /*!< USART6 global interrupt                                           */
  I2C3_EV_IRQn                = 72,     /*!< I2C3 event interrupt                                              */
  I2C3_ER_IRQn                = 73,     /*!< I2C3 error interrupt                                              */
  OTG_HS_EP1_OUT_IRQn         = 74,     /*!< USB OTG HS End Point 1 Out global interrupt                       */
  OTG_HS_EP1_IN_IRQn          = 75,     /*!< USB OTG HS End Point 1 In global interrupt                        */
  OTG_HS_WKUP_IRQn            = 76,     /*!< USB OTG HS Wakeup through EXTI interrupt                          */
  OTG_HS_IRQn                 = 77,     /*!< USB OTG HS global interrupt                                       */
  DCMI_IRQn                   = 78,     /*!< DCMI global interrupt                                             */
  RNG_IRQn                    = 80,     /*!< RNG global Interrupt                                              */
  FPU_IRQn                    = 81      /*!< FPU global interrupt                                               */
} IRQn_Type;

PreemptPriority（抢占优先级）和SubPriority (响应优先级)

可输入0-15（十进制），对应抢占优先级/响应优先级的大小，数字越小优先级越高。朝IPR寄存器内写入，优先级的输入范围随Group设置范围变化。

使能/失能中断(NVIC)

1
2
void HAL_NVIC_EnableIRQ(IRQn_Type IRQn) //使能
void HAL_NVIC_DisableIRQ(IRQn_Type IRQn) //失能

其输入参数IRQn(中断号) 同上。用于指明控制哪一个中断。

配置EXTI模式和映射IO

在HAL库中，配置EXTI寄存器上沿/下沿触发，映射IO，都通过在引脚初始化时，设置GPIO_InitTypeDef.mode实现。可设置参数如下，详见GPIO章节。

1
2
3
4
5
6
7
#define  GPIO_MODE_IT_RISING             //具有上升沿触发检测的外部中断模式
#define  GPIO_MODE_IT_FALLING            //具有下降沿触发检测的外部中断模式
#define  GPIO_MODE_IT_RISING_FALLING     //上升沿和下降沿均触发的外部中断模式
//下面几个对应的是"事件",RISING,FALLING等含义同中断.在这里事件可以唤醒休眠状态(WFE)的MCU,但是不会产生"中断事件",也就是说不会执行中断处理函数,也就说不需要清除外设中断挂起位或 NVIC. 使用GPIO"事件"来启动AD转换也是可以的
#define  GPIO_MODE_EVT_RISING
#define  GPIO_MODE_EVT_FALLING
#define  GPIO_MODE_EVT_RISING_FALLING

清除中断flag

HAL库中中断flag会在调用回调函数前自动通过宏清除，宏定义如下：

1
#define __HAL_GPIO_EXTI_CLEAR_IT(__EXTI_LINE__) (EXTI->PR = (__EXTI_LINE__))

这个过程无需人为干预

中断Handler

在进入中断时，我们需要编写中断执行的函数，STM32不同于大部分单片机中断函数都叫interrupt，它不同的中断会调用各自不同的函数。这些中断函数在startup文件中被定义，称之为“中断向量表”。以下是定义代码和对应的名称。在使用CubeMX初始化代码时，这些Handler会被定义在stm32fxxx_it.c文件中，可以直接在it.c文件中对中断进行编辑。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler
                DCD     NMI_Handler                ; NMI Handler
                DCD     HardFault_Handler          ; Hard Fault Handler
                DCD     MemManage_Handler          ; MPU Fault Handler
                DCD     BusFault_Handler           ; Bus Fault Handler
                DCD     UsageFault_Handler         ; Usage Fault Handler
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     SVC_Handler                ; SVCall Handler
                DCD     DebugMon_Handler           ; Debug Monitor Handler
                DCD     0                          ; Reserved
                DCD     PendSV_Handler             ; PendSV Handler
                DCD     SysTick_Handler            ; SysTick Handler

                ; External Interrupts
                DCD     WWDG_IRQHandler                   ; Window WatchDog
                DCD     PVD_IRQHandler                    ; PVD through EXTI Line detection
                DCD     TAMP_STAMP_IRQHandler             ; Tamper and TimeStamps through the EXTI line
                DCD     RTC_WKUP_IRQHandler               ; RTC Wakeup through the EXTI line
                DCD     FLASH_IRQHandler                  ; FLASH
                DCD     RCC_IRQHandler                    ; RCC
                DCD     EXTI0_IRQHandler                  ; EXTI Line0
                DCD     EXTI1_IRQHandler                  ; EXTI Line1
                DCD     EXTI2_IRQHandler                  ; EXTI Line2
                DCD     EXTI3_IRQHandler                  ; EXTI Line3
                DCD     EXTI4_IRQHandler                  ; EXTI Line4
                DCD     DMA1_Stream0_IRQHandler           ; DMA1 Stream 0
                DCD     DMA1_Stream1_IRQHandler           ; DMA1 Stream 1
                DCD     DMA1_Stream2_IRQHandler           ; DMA1 Stream 2
                DCD     DMA1_Stream3_IRQHandler           ; DMA1 Stream 3
                DCD     DMA1_Stream4_IRQHandler           ; DMA1 Stream 4
                DCD     DMA1_Stream5_IRQHandler           ; DMA1 Stream 5
                DCD     DMA1_Stream6_IRQHandler           ; DMA1 Stream 6
                DCD     ADC_IRQHandler                    ; ADC1, ADC2 and ADC3s
                DCD     CAN1_TX_IRQHandler                ; CAN1 TX
                DCD     CAN1_RX0_IRQHandler               ; CAN1 RX0
                DCD     CAN1_RX1_IRQHandler               ; CAN1 RX1
                DCD     CAN1_SCE_IRQHandler               ; CAN1 SCE
                DCD     EXTI9_5_IRQHandler                ; External Line[9:5]s
                DCD     TIM1_BRK_TIM9_IRQHandler          ; TIM1 Break and TIM9
                DCD     TIM1_UP_TIM10_IRQHandler          ; TIM1 Update and TIM10
                DCD     TIM1_TRG_COM_TIM11_IRQHandler     ; TIM1 Trigger and Commutation and TIM11
                DCD     TIM1_CC_IRQHandler                ; TIM1 Capture Compare
                DCD     TIM2_IRQHandler                   ; TIM2
                DCD     TIM3_IRQHandler                   ; TIM3
                DCD     TIM4_IRQHandler                   ; TIM4
                DCD     I2C1_EV_IRQHandler                ; I2C1 Event
                DCD     I2C1_ER_IRQHandler                ; I2C1 Error
                DCD     I2C2_EV_IRQHandler                ; I2C2 Event
                DCD     I2C2_ER_IRQHandler                ; I2C2 Error
                DCD     SPI1_IRQHandler                   ; SPI1
                DCD     SPI2_IRQHandler                   ; SPI2
                DCD     USART1_IRQHandler                 ; USART1
                DCD     USART2_IRQHandler                 ; USART2
                DCD     USART3_IRQHandler                 ; USART3
                DCD     EXTI15_10_IRQHandler              ; External Line[15:10]s
                DCD     RTC_Alarm_IRQHandler              ; RTC Alarm (A and B) through EXTI Line
                DCD     OTG_FS_WKUP_IRQHandler            ; USB OTG FS Wakeup through EXTI line
                DCD     TIM8_BRK_TIM12_IRQHandler         ; TIM8 Break and TIM12
                DCD     TIM8_UP_TIM13_IRQHandler          ; TIM8 Update and TIM13
                DCD     TIM8_TRG_COM_TIM14_IRQHandler     ; TIM8 Trigger and Commutation and TIM14
                DCD     TIM8_CC_IRQHandler                ; TIM8 Capture Compare
                DCD     DMA1_Stream7_IRQHandler           ; DMA1 Stream7
                DCD     FMC_IRQHandler                    ; FMC
                DCD     SDIO_IRQHandler                   ; SDIO
                DCD     TIM5_IRQHandler                   ; TIM5
                DCD     SPI3_IRQHandler                   ; SPI3
                DCD     UART4_IRQHandler                  ; UART4
                DCD     UART5_IRQHandler                  ; UART5
                DCD     TIM6_DAC_IRQHandler               ; TIM6 and DAC1&2 underrun errors
                DCD     TIM7_IRQHandler                   ; TIM7
                DCD     DMA2_Stream0_IRQHandler           ; DMA2 Stream 0
                DCD     DMA2_Stream1_IRQHandler           ; DMA2 Stream 1
                DCD     DMA2_Stream2_IRQHandler           ; DMA2 Stream 2
                DCD     DMA2_Stream3_IRQHandler           ; DMA2 Stream 3
                DCD     DMA2_Stream4_IRQHandler           ; DMA2 Stream 4
                DCD     ETH_IRQHandler                    ; Ethernet
                DCD     ETH_WKUP_IRQHandler               ; Ethernet Wakeup through EXTI line
                DCD     CAN2_TX_IRQHandler                ; CAN2 TX
                DCD     CAN2_RX0_IRQHandler               ; CAN2 RX0
                DCD     CAN2_RX1_IRQHandler               ; CAN2 RX1
                DCD     CAN2_SCE_IRQHandler               ; CAN2 SCE
                DCD     OTG_FS_IRQHandler                 ; USB OTG FS
                DCD     DMA2_Stream5_IRQHandler           ; DMA2 Stream 5
                DCD     DMA2_Stream6_IRQHandler           ; DMA2 Stream 6
                DCD     DMA2_Stream7_IRQHandler           ; DMA2 Stream 7
                DCD     USART6_IRQHandler                 ; USART6
                DCD     I2C3_EV_IRQHandler                ; I2C3 event
                DCD     I2C3_ER_IRQHandler                ; I2C3 error
                DCD     OTG_HS_EP1_OUT_IRQHandler         ; USB OTG HS End Point 1 Out
                DCD     OTG_HS_EP1_IN_IRQHandler          ; USB OTG HS End Point 1 In
                DCD     OTG_HS_WKUP_IRQHandler            ; USB OTG HS Wakeup through EXTI
                DCD     OTG_HS_IRQHandler                 ; USB OTG HS
                DCD     DCMI_IRQHandler                   ; DCMI
                DCD     0                                 ; Reserved
                DCD     HASH_RNG_IRQHandler               ; Hash and Rng
                DCD     FPU_IRQHandler                    ; FPU


__Vectors_End

HAL库的中断处理流程

CubeMX+HAL工程中断初始化的流程

如果我们采用寄存器编程，以初始化映射至IO的EXTI中断为例，那么需要经历以下步骤：

  1. 使能GPIO时钟和NVIC、EXTI总线时钟
  2. 设置GPIO模式（输入、是否上拉等）
  3. 设置EXTI和GPIO的映射关系（设置APIO或STYSCFG寄存器）
  4. 设置边沿触发模式(RTSR,FTSR)、enbale中断(IMR/EMR)
  5. 设置NVIC分组模式
  6. 设置NVIC优先级模式
  7. 使能NVIC对应中断

在使用CubeMX生成的工程中，1,2,3,4都是在MX_GPIO_Init()函数内完成。如果是映射至IO的EXTI的中断，那么MX_GPIO_Init()函数内还会完成相应中断的优先级设置和使能，也就是6,7；如果是其他中断，那么在相应外设的init函数中也会完成优先级设置和使能。

鉴于NVIC的分组模式一般不会更改，因此NVIC的分组在一开始就被设置，CubeMX+HAL库生成的工程会在HAL_Init()函数中完成。

main函数中，会依次调用这三个函数来完成整个系统的初始化，其中便囊括了中断的初始化：

1
2
3
HAL_Init();//完成步骤5，设置分组
SystemClock_Config();
MX_GPIO_Init();//完成步骤1.2.3.4.6.7;初始化GPIO并配置和映射EXTI线，然后使能NVIC对应的中断

中断调用函数的流程

在中断被触发时，STM32首先会调用Handler，也就是下方 中断Handler 小节内介绍的这些。这些Handler的内容存储在stm32fxxx_it.c。Hander函数内首先调用公共中断函数，来实现清除中断标志等，然后调用回调函数执行处理的内容。这里面用户可直接编辑Handler函数的内容，来决定其调用哪些公共函数，也可自行重新定义Callback函数的内容，来编写中断处理程序。

这个流程的函数伪代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
void xxx_IRQHandler(){
    //public interrupt functions
	xxx_public_INT_Func(specific parameters);//e.g. HAL_GPIO_EXTI_IRQHandler(uint16_t GPIO_Pin)
}
void xxx_public_INT_Func(parameters){
	public_funcs(parameters);// e.g. __HAL_GPIO_EXTI_CLEAR_IT(GOIO_Pin)
	Callback_func(parameters);// e.g. HAL_GPIO_EXTI_Callback(GPIO_Pin)
}
void Callback_func(parameters){
    if (parameters == xx){
        //do sth
    }
    if (parameters == yy){
        //do sth
    }
	//interrupt Processing code, written by user
}

一般来说，callback函数是弱定义的，例如EXTI的回调函数定义如下：

1
__weak void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

因此，在HAL库中使用中断时，用户只需要自定重新定义回调函数部分，找到不同中断Handler调用的回调函数，在回调函数部分写入中断处理的代码即可。通常来说，用户只需要自己重新定义Callback fucntion，并根据传入的参数不同，使用if编写不同中断源的处理程序即可。但是再多个外设共用一个回调函数时，这些if可能需要写非常多，这样不便于管理，因此直接把处理函数写在其自己的驱动文件内，然后在xxx_IRQHandler() 内调用即可。

UART串口

huart句柄

这是一个调用和uart相关HAL库接口时，需要传入的参数，用于说明数据从哪个串口进来，串口的基本设置参数。这个参数被称为”handel”，也就是huart中h的来源，可以理解为握着uart1的handel，就可以控制和操作uart1的意思。其源代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
typedef struct __UART_HandleTypeDef
{
  USART_TypeDef                 *Instance;        /*!< UART 控制寄存器基地址        */
  UART_InitTypeDef              Init;             /*!< UART 串口初始化数据类型      */
  const uint8_t                 *pTxBuffPtr;      /*!< 发送buffer地址 */
  uint16_t                      TxXferSize;       /*!< 发送数据个数             */
  __IO uint16_t                 TxXferCount;      /*!< 发送数据计数器           */
  uint8_t                       *pRxBuffPtr;      /*!< 接收buffer地址*/
  uint16_t                      RxXferSize;       /*!< 接收数据个数            */
  __IO uint16_t                 RxXferCount;      /*!< 接收数据计数器           */
  __IO HAL_UART_RxTypeTypeDef ReceptionType;      /*!< Type of ongoing reception          */
  __IO HAL_UART_RxEventTypeTypeDef RxEventType;   /*!< Type of Rx Event                   */
  DMA_HandleTypeDef             *hdmatx;          /*!< UART Tx DMA Handle parameters      */
  DMA_HandleTypeDef             *hdmarx;          /*!< UART Rx DMA Handle parameters      */
  HAL_LockTypeDef               Lock;             /*!< Locking object                     */
  __IO HAL_UART_StateTypeDef    gState;           /*!< UART state information related to global Handle management
                                                       and also related to Tx operations.
                                                       This parameter can be a value of @ref HAL_UART_StateTypeDef */
  __IO HAL_UART_StateTypeDef    RxState;          /*!< UART state information related to Rx operations.
                                                       This parameter can be a value of @ref HAL_UART_StateTypeDef */
  __IO uint32_t                 ErrorCode;        /*!< UART Error code                    */
#if (USE_HAL_UART_REGISTER_CALLBACKS == 1)
  void (* TxHalfCpltCallback)(struct __UART_HandleTypeDef *huart);        /*!< UART Tx Half Complete Callback        */
  void (* TxCpltCallback)(struct __UART_HandleTypeDef *huart);            /*!< UART Tx Complete Callback             */
  void (* RxHalfCpltCallback)(struct __UART_HandleTypeDef *huart);        /*!< UART Rx Half Complete Callback        */
  void (* RxCpltCallback)(struct __UART_HandleTypeDef *huart);            /*!< UART Rx Complete Callback             */
  void (* ErrorCallback)(struct __UART_HandleTypeDef *huart);             /*!< UART Error Callback                   */
  void (* AbortCpltCallback)(struct __UART_HandleTypeDef *huart);         /*!< UART Abort Complete Callback          */
  void (* AbortTransmitCpltCallback)(struct __UART_HandleTypeDef *huart); /*!< UART Abort Transmit Complete Callback */
  void (* AbortReceiveCpltCallback)(struct __UART_HandleTypeDef *huart);  /*!< UART Abort Receive Complete Callback  */
  void (* WakeupCallback)(struct __UART_HandleTypeDef *huart);            /*!< UART Wakeup Callback                  */
  void (* RxEventCallback)(struct __UART_HandleTypeDef *huart, uint16_t Pos); /*!< UART Reception Event Callback     */

  void (* MspInitCallback)(struct __UART_HandleTypeDef *huart);           /*!< UART Msp Init callback                */
  void (* MspDeInitCallback)(struct __UART_HandleTypeDef *huart);         /*!< UART Msp DeInit callback              */
#endif  /* USE_HAL_UART_REGISTER_CALLBACKS */

} UART_HandleTypeDef;

USART_TypeDef

该结构体用于参数UASRT硬件的寄存器基地址，结构体定义如下：

在创建 $USART_TypeDef\ *$ 类型，以某一个串口配置寄存器开始的结构体指针后，便可以访问该串口的配置寄存器。

1
2
3
4
5
6
7
8
9
10
typedef struct
{
  __IO uint32_t SR;         /*!< USART Status register,                   Address offset: 0x00 */
  __IO uint32_t DR;         /*!< USART Data register,                     Address offset: 0x04 */
  __IO uint32_t BRR;        /*!< USART Baud rate register,                Address offset: 0x08 */
  __IO uint32_t CR1;        /*!< USART Control register 1,                Address offset: 0x0C */
  __IO uint32_t CR2;        /*!< USART Control register 2,                Address offset: 0x10 */
  __IO uint32_t CR3;        /*!< USART Control register 3,                Address offset: 0x14 */
  __IO uint32_t GTPR;       /*!< USART Guard time and prescaler register, Address offset: 0x18 */
} USART_TypeDef;

该结构体的基地址变量，由总线基地址+偏移地址宏定义，例如F407定义的USART1和2

1
2
3
4
#define USART1_BASE           (APB2PERIPH_BASE + 0x1000UL)
#define USART2_BASE           (APB1PERIPH_BASE + 0x4400UL)
#define USART1              ((USART_TypeDef *) USART1_BASE)
#define USART2              ((USART_TypeDef *) USART2_BASE)

对于F4系列，有6个串口：USART1-3，UART4-5，USART6，他们都通过如上代码宏定义了基地址，因此给结构体成员Instance传入这些地址即可。

UART_InitTypeDef

该结构体用于存放UART通信中的一些基本参数，代码如下：

1
2
3
4
5
6
7
8
9
10
typedef struct
{
  uint32_t BaudRate; //波特率
  uint32_t WordLength; //数据长度
  uint32_t StopBits; //停止位长度
  uint32_t Parity; //奇偶校验配置
  uint32_t Mode;// UART收发模式设置（收、发、同时收发）
  uint32_t HwFlowCtl; //硬件流控制
  uint32_t OverSampling; //过采样设置
} UART_InitTypeDef;

  • BaudRate: 直接设置波特率数字即可

  • WordLength: 宏定义了 UART_WORDLENGTH_8B 和 UART_WORDLENGTH_9B 两种，分别对应8bit和9bit数据位

  • StopBits: 宏定义 UART_STOPBITS_1，UART_STOPBITS_2 两种输入，分别对应1个停止位和2个

  • Parity：有 UART_PARITY_NONE，UART_PARITY_EVEN，UART_PARITY_ODD 三种，分别对应无、偶校验、奇校验
  • Mode: 有UART_MODE_RX，UART_MODE_TX，UART_MODE_TX_RX 三种，分别对应单收、单发、同时收发三种工作模式
  • HwFlowCtl: 有UART_HWCONTROL_NONE，UART_HWCONTROL_RTS，UART_HWCONTROL_CTS，UART_HWCONTROL_RTS_CTS四种输入，分别对应无硬件流控制，接受流控制，发送流控制，同时启用接受发送流控制。
  • OverSampling： UART_OVERSAMPLING_16，UART_OVERSAMPLING_8两种，对应16位过采样和8位，F1系列不可配置

串口初始化

轮询方式收发的初始化

使用轮询模式时，只需要先配置huart中Init结构体的参数，然后再调用HAL_UART_Init函数进行寄存器配置即可。下面是一个例子

1
2
3
4
5
6
7
8
9
10
11
12
huart1.Instance = USART3;
huart1.Init.BaudRate = 115200;
huart1.Init.WordLength = UART_WORDLENGTH_8B;
huart1.Init.StopBits = UART_STOPBITS_1;
huart1.Init.Parity = UART_PARITY_NONE;
huart1.Init.Mode = UART_MODE_TX_RX;
huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
huart1.Init.OverSampling = UART_OVERSAMPLING_16;
if (HAL_UART_Init(&huart1) != HAL_OK)
{
  Error_Handler();
}

在HAL_UART_Init()函数中，会依次执行如下操作：

  • 若检测为轮询模式的初始化，则会调用HAL_UART_MspInit()函数对其所用的总线时钟、GPIO等关联设备进行初始化
  • UART_SetConfig() 函数来对控制寄存器写入
  • 对句柄结构体中所有状态指示器写入OK的状态

其中HAL_UART_MspInit()函数一个例子如下，它会对所有关联的设备进行初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(uartHandle->Instance==USART1)
  {
    __HAL_RCC_USART1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();
    GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;//该GPIO复用设置为GPIO_AF7_USART1
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
  }
}

在使用CubeMX配置工程时，会生成usart.c文件来存放各项init函数，例如总初始化函数MX_USART1_UART_Init()、关联设备初始化函数HAL_UART_MspIni()，以备HAL库文件stm32fxxx_hal_uart.c调用

轮询(阻塞)数据收发

在轮询数据模式下，MCU专注于发送数据或接受数据，在Timeout规定的时间内收发完成则return 成功，否则return超时。在这个期间，MCU一直除以等数据接受或者看着输出发送的状态，效率较低。

轮询串口接收

1
HAL_StatusTypeDef HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)

huart句柄已在上方介绍，剩余输入参数分别是：

  • pData：存放数据的buffer首地址
  • Size：接受数据的字符串长度
  • Timeout：轮询时长，超时则返回

这个函数会返回的类型”HAL_StatusTypeDef”有如下状态：

1
2
3
4
5
6
7
typedef enum
{
  HAL_OK       = 0x00U, //成功接收
  HAL_ERROR    = 0x01U, //出现错误
  HAL_BUSY     = 0x02U, //串口忙
  HAL_TIMEOUT  = 0x03U  //轮询超时
} HAL_StatusTypeDef;

轮询串口发送

1
HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size, uint32_t Timeout)

其输入参数、返回参数定义均同轮询接收函数一样，这里不重复介绍。

中断数据收发

使用中断模式进行数据收发时，MCU进会在有数据进来的时候让CPU去处理数据。其余时候可以干其他事情。这样效率较高

中断串口接收

1
HAL_StatusTypeDef HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

参数如下：

  • huart：uart handle地址
  • pData：存放数据的buffer首地址
  • Size：接受数据的字符串长度

这里面输入的Size参数会被赋值进handle内的RxXferSize成员内。pData会被赋值进handle内的pRxBuffPtr成员内。在USART中断函数

HAL_UART_IRQHandler()中，会首先判断有没有错误出现，如果没有错误，则调用UART_Receive_IT()函数进行接收。这两个函数都被定义在stm32xxx_hal_uart.c内。

UART_Receive_IT函数中，每接收一个数据，就会对pRxBuffPtr的指针地址进行位移，来指向下一个内存单元的地址。同时对RxXferCount自减。当RxXferCount自减至0时，会关闭USART接受相关的中断使能。这一段代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
static HAL_StatusTypeDef UART_Receive_IT(UART_HandleTypeDef *huart)
{
  uint8_t  *pdata8bits;
  uint16_t *pdata16bits;
  if (huart->RxState == HAL_UART_STATE_BUSY_RX)
  {
    if ((huart->Init.WordLength == UART_WORDLENGTH_9B) && (huart->Init.Parity == UART_PARITY_NONE))
    {
      pdata8bits  = NULL;
      pdata16bits = (uint16_t *) huart->pRxBuffPtr;
      *pdata16bits = (uint16_t)(huart->Instance->DR & (uint16_t)0x01FF);
      huart->pRxBuffPtr += 2U;
    }
    else
    {
      pdata8bits = (uint8_t *) huart->pRxBuffPtr;
      pdata16bits  = NULL;

      if ((huart->Init.WordLength == UART_WORDLENGTH_9B) || ((huart->Init.WordLength == UART_WORDLENGTH_8B) && (huart->Init.Parity == UART_PARITY_NONE)))
      {
        *pdata8bits = (uint8_t)(huart->Instance->DR & (uint8_t)0x00FF);
      }
      else
      {
        *pdata8bits = (uint8_t)(huart->Instance->DR & (uint8_t)0x007F);
      }
      huart->pRxBuffPtr += 1U;
    }
    if (--huart->RxXferCount == 0U)
    {
      __HAL_UART_DISABLE_IT(huart, UART_IT_RXNE);
      __HAL_UART_DISABLE_IT(huart, UART_IT_PE);
      __HAL_UART_DISABLE_IT(huart, UART_IT_ERR);
      huart->RxState = HAL_UART_STATE_READY;
      huart->RxEventType = HAL_UART_RXEVENT_TC;
      if (huart->ReceptionType == HAL_UART_RECEPTION_TOIDLE)
      {
        huart->ReceptionType = HAL_UART_RECEPTION_STANDARD;
        ATOMIC_CLEAR_BIT(huart->Instance->CR1, USART_CR1_IDLEIE);
        if (__HAL_UART_GET_FLAG(huart, UART_FLAG_IDLE))
          	__HAL_UART_CLEAR_IDLEFLAG(huart);
          //...未完
}

因此，调用HAL_UART_Receive_IT()后便会自动使能UART接收相关串口中断，同时准备好接受。在当接受的字符>=Size所指定的字符数之后，便会自动失能相关中断

在UART_Receive_IT()中，如果指定的字符数已经接收完成（RxXferCount == 0），则会调用HAL_UART_RxCpltCallback()这一公共回调函数。因为HAL库的库文件需要把硬件抽象成接口，因此直接改库文件内的代码不利于移植，用户的自定义中断回到函数写在HAL_UART_RxCpltCallback()内即可。此时UART已经将接收到的字符存在了pData指定的地址内，在HAL_UART_RxCpltCallback()内对pData内的数据进行处理即可。如果处理完成还需继续接收下一个数据，则再次调用HAL_UART_Receive_IT()来启用中断准备接收。

举个例子，假设我使用的通信协议规定每8byte数据为以通信帧，一数据帧传送数据位1byte，那么就可以把Size设置为8，然后每8byte数据接收完成之后就会调用用户自定义的回调函数HAL_UART_RxCpltCallback()函数来让用户处理数据。

下面是一个例程，实现使用中断接受UART数据，然后在收到换行符时把接收的数据发回去（省去了系统初始化部分）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
uint8_t ch;
uint8_t count=0;
uint8_t buffer[13]= {0};
int main(void){
    HAL_UART_Receive_IT(&huart1,&ch,1);
    while(1);
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart){
//user code here
  buffer[count] = ch; //ch就是pData指向的变量地址
  count++;
  if(buffer[count-1] == '\n'){
    HAL_UART_Transmit(huart, buffer, count , 100);//把收到的字符发回串口
    memset(buffer, '\0', sizeof(buffer));
    count = 0;
  }
  HAL_UART_Receive_IT(&huart1,&ch,1);
}

SPI 通信
