人类视觉系统

image-20241230191926446

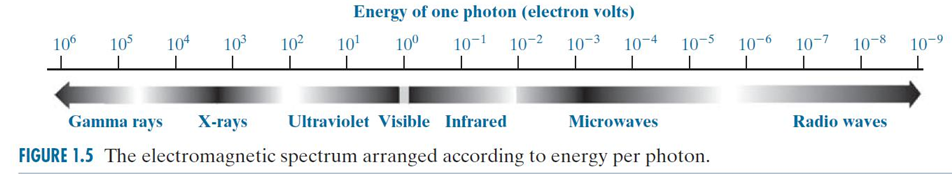

在自然界中，可见光只在全谱段中的非常小一段。但是图像处理是针对于全光谱而言的。

人眼系统

感光细胞

image-20241230192124732

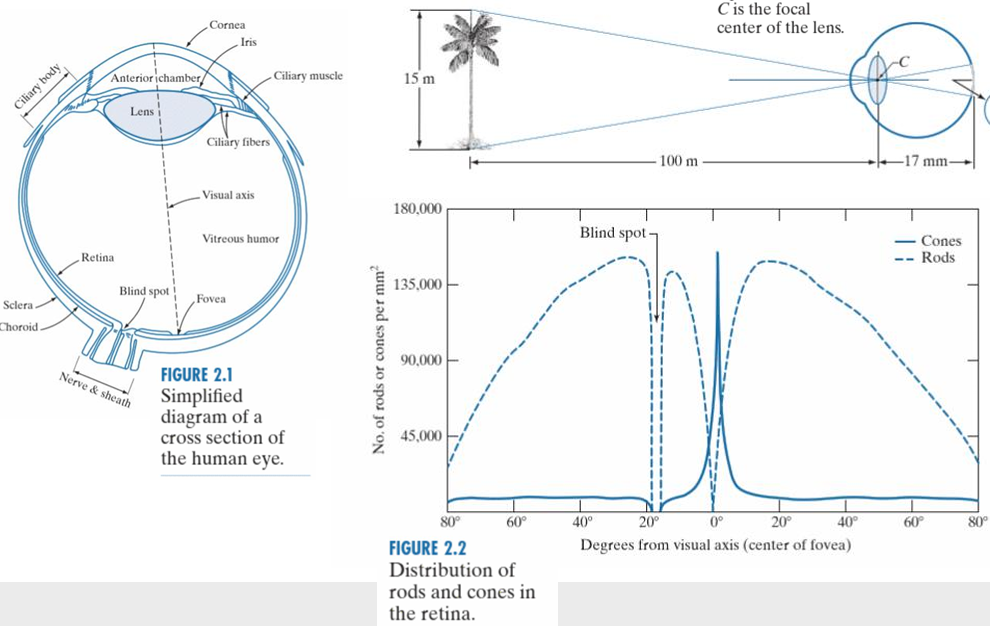

人眼系统如上图所示，眼中视网膜上有视椎细胞（Cones）和视杆细胞（Rods）两种。视椎细胞对颜色和黑暗（Dark）敏感；视杆细胞对明光（Brightnes）敏感。

从上图可以看到，视椎细胞在中心分布较多，这就是为什么人眼在看东西时希望把东西放在眼中心，因为该处视椎细胞更多，可以更好地感知物体。视杆细胞在整个视网膜上都有分布，这就是为什么余光可以感知到周围的东西。

image-20241230193356371

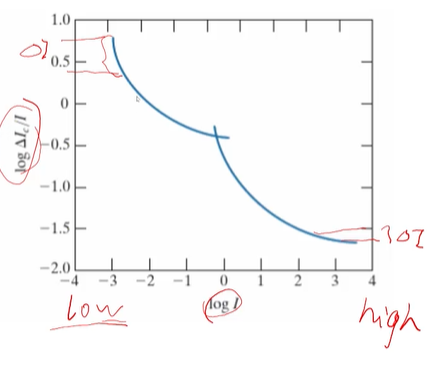

这张图是Weber ratio，它说明人眼在低亮度条件下，需要更大的光强差异才能感知到差异（也就是上图左边的$\Delta I$）；但在亮光环境下，只需要很小的亮度差异就可以感知到（右侧的$\Delta I$）

马赫带效应（Mach band effect）

image-20241230193645467

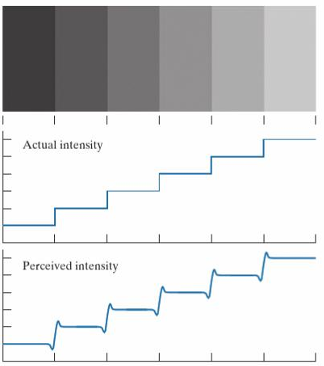

人眼在观察两块亮度不同的区域时，边界处亮度对比加强，使轮廓表现得特别明显。如上图所示，当你观察上图时，会感觉每一个灰度小格子的左侧都比右侧亮。

相机成像

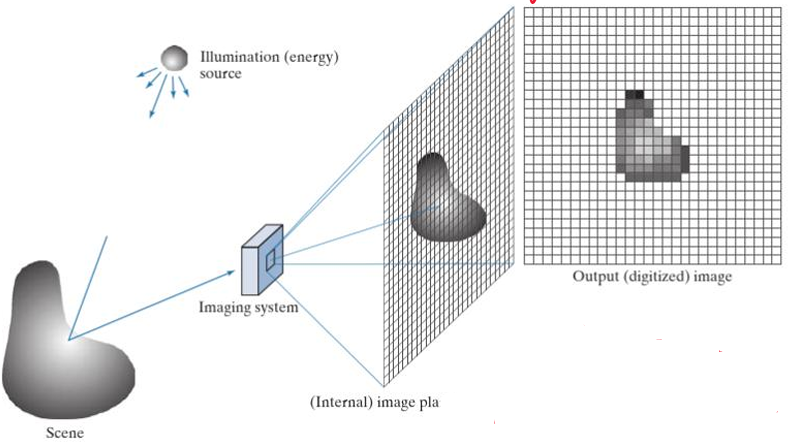

image-20241230194531784

相机成像可以被看成两个过程：sampling 和 quantization。sampling过程发生在连续的图像被投影在有限的传感器矩阵上时，被使用有限的像素点表示了。而quantization发生在感光器件输出的值被ADC采集，转化为有限的数字比特时。例如一个8bit ADC就可以产生0-255种明度值。

数字图像的分辨率一般是像素x像素，例如500x500表示横轴500个像素纵向500个像素。但是这样表示无法将像素与现实的画面大小对应，就算分辨率再小，现实只显示很小一张图，你也会觉得是高清无码。因此有了DPI（Dois Per Inch）这个单位。DPI指指每一英寸长度中，取样、可显示或输出点的数目，DPI越高视觉清晰度越高。

图像基本操作

邻接关系（adjacency）

当一个像素位于另一个像素的上下左右四个方向时，则成这两个像素满足4邻接关系

image-20241230202950349

当一个像素位于另一个像素斜上、下、左、右或正、下、左、右方向时，称其满足8邻接关系

image-20241230203055925

多帧降噪

image-20241230203723471

上图这样的图片有很多高斯噪声，但是因为高斯噪声是平均分布于画面的，因此拍摄多张照片，然后求像素值的平均值，可以很好地消除噪声。

仿射变换（Affine Transformation）

仿射变换是线性变换和平移变换的叠加。仿射变换变化包括缩放、平移(transform)、旋转(rotate)、镜像（reflection）、错切(shear)等等。下图是仿射变换的各效果图

image-20241230204338986

仿射变换有一个仿射矩阵(Affine Matrix) A，这是一个3x3的矩阵，只需要将某一像素点在空间中的坐标（如果是二维平面，则默认Z=1, 即输入矩阵为[x, y, 1]’）乘上A，即可得到这个点转换后的坐标。

使用上图的Scaling/Reflection矩阵做一个例子。假设需要将图像沿X轴镜像，并将Y轴压缩为原来0.5倍，则仿射矩阵应该填为：

然后让坐标为(x,y)的乘以该仿射矩阵，得到变换后的坐标值（每一个像素都需要经过这个操作）

按照矩阵乘法规则可知：$x’=-x$，$y’=0.5y$，至此便实现了X轴镜像，Y轴压缩为0.5倍。

这个视频用动画演示了各个变换的效果：【双语字幕】什么是仿射变换？_哔哩哔哩_bilibili

如果需要连续变换，例如先缩放再旋转，直接将两个变换矩阵相乘即可
